SZ690体式显微镜

SZ690体式显微镜

产品型号:SZ690

负责人:张雅丽

QQ:2845887288

手机:13937153969

产品详情

人机工程学设计

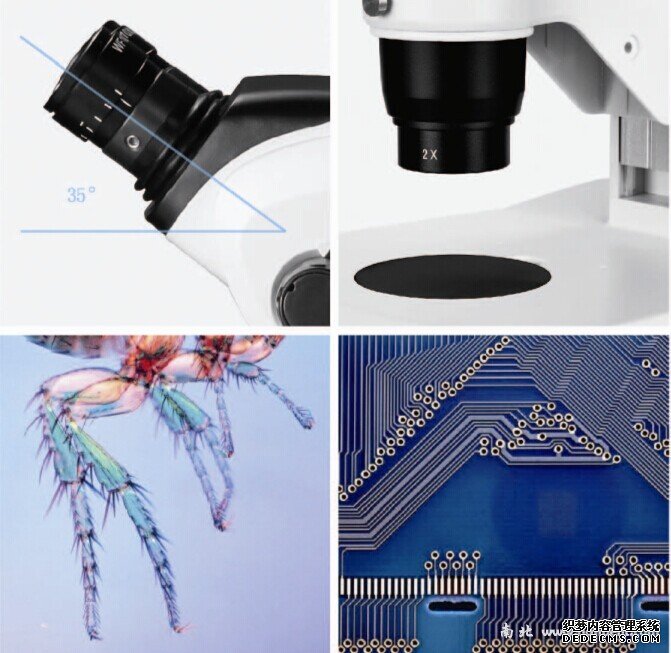

lSZ680、690、780系列产品采用35°观察角,利于长期坐姿观察

lSZ650、SZ690系列产品采用40°、60°两种观察角机型,60°观察角机型专门用于IC引线球焊机、邦定机等专业设备的配套

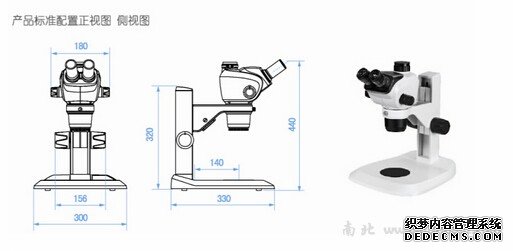

l330mm×300mm大底座,高稳定件、适合各种标本解剖

优异的光学、结构设计

l整机采用格临诺式结构体系,整体内藏式转轴变倍机构

l左右光路全瞳距范围无像倾斜,长时间观察无眩晕感(号:201320807245.0)

l左右光路12°体视角,立体视觉感强烈大视野、高变倍比

精良的制造工艺与品质

l光学系统高分辨率、大景深范围;色彩还原逼真、对比度锐利

l操作人员手感舒适(高精度机械制造、精密装配工艺)

l材质高端稳定(PC树脂外壳,铝合金、铜合金结构零件、奥氏体不锈钢传动零件)

水准的产品造型设计

l外观造型优雅,风范

l大空舱式一体化主机外观设计,操作部件风格,手感宜人

产品系列配置齐全、功能完备

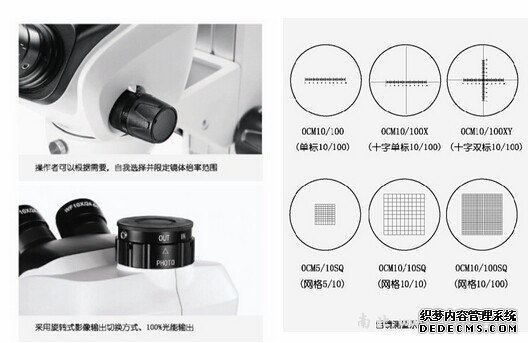

l各型影像输出接口,内置数码影像机型

lLED、卤素灯、冷光源等系列照明装置(85V-265V宽电压输入)

l各型专业用途支架和操作配件

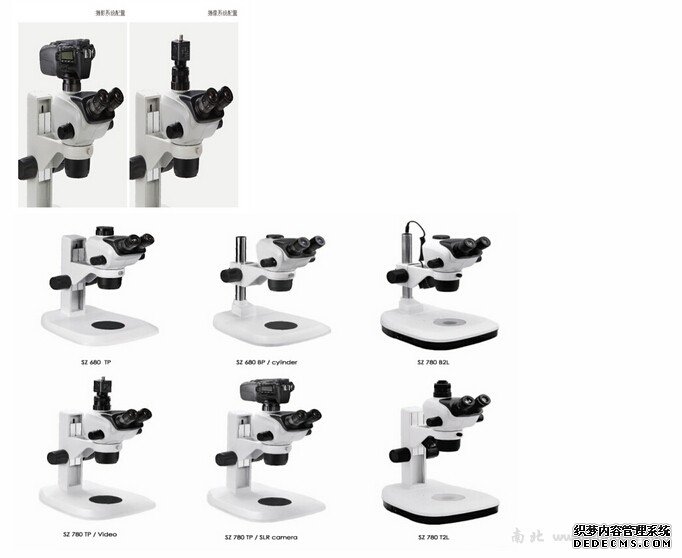

产品系列

SZ650

SZ680

SZ690

SZ780

物镜变倍比范围

0.7X-4.5X

0.68X-4.7X

0.68X-4.7X

0.66X-5.1X

变倍比

1:6.5

1:6.8

1:6.8

1:7.8

像方视场直径(mm)

Φ22

Φ23

Φ22

Φ24

前工作距离

110

110

110

110

体视角

12°

12°

12°

12°

观察角

40°、60°

35°

35°

35°

眼瞳距范围(mm)

50-75

50-75

50-75

50-75

摄影摄像输出分光比

无配置

导轨支架对焦行程(mm)

80

立柱支架对焦行程(mm)

115

SZ680系列产品光学性能参数表(0.68x-4.7x)

附加物镜

工作距离

0.5X

189mm

0.75X

122mm

1X(内置)

115mm

1.5X

42mm

2X

36mm

10X目镜

Φ23mm

放大倍率视场直径(mm)

3.4-23.5

67.65-9.79

5.1-35.25

45.09-6.52

6.8-47

33.82-1.89

10.2-70.5

22.53-3.26

13.6-94

16.91-2.46

15X目镜

Φ16mm

放大倍率视场直径(mm)

5.1-35.25

47.06-6.81

7.65-52.88

31.37-4.53

10.2-70.5

23.53-3.40

15.3-105.8

15.69-2.27

20.4-141

11.76-1.70

20X目镜

Φ12mm

放大倍率视场直径(mm)

6.8-47

35.294-5.11

10.2-70.5

23.53-3.40

13.6-94

17.65-2.55

20.4-141

11.76-1.70

27.2-188

8.82-1.28

SZ780系列产品光学性能参数表(0.66-5.1x)

附加物镜

工作距离

0.5X

189mm

0.75X

122mm

1X(内置)

115mm

1.5X

42mm

2X

36mm

10X目镜

Φ24mm

放大倍率视场直径(mm)

3.3-25.5

72.73-9.41

4.95-38.25

48.48-6.27

6.6-51

36.36-4.71

9.9-76.5

24.24-3.14

13.2-102

18.18-2.35

15X目镜

Φ16mm

放大倍率视场直径(mm)

4.95-38.25

48.46-6.27

7.43-57.38

32.32-4.18

9.9-76.5

24.24-3.14

14.85-114.75

16.16-2.09

19.8-153

12.12-1.57

20X目镜

Φ12mm

放大倍率视场直径(mm)

6.6--51

36.36-4.71

9.9-76.5

24.24-3.14

13.2-102

18.18-2.35

19.8-153

12.12-1.57

26.4-204

9.09-1.18

全系列产品列表

产品系列

SZ650

SZ680

SZ690

SZ780

WF10X目镜

●●

●●

H-WF10X目镜

●●

●●

WF15X目镜

○○

○○

H-WF15X目镜

○○

○○

WF20X目镜

○○

○○

H-WF20X目镜

○○

○○

0.5X消色差附加物镜

0.75X消色差附加物镜

1.5X消色差附加物镜

2.0X消色差附加物镜

0.5X平场消色差附加物镜

2.0X平声消色差附加物镜

影摄像输出功能
