FM-JX200A透反射高清金相显微镜

产品型号:FM-JX200A

负责人:廖文丽

QQ:907796517

手机:15838001944

在线留言 400-098-6966

产品详情

透反射高清金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的，作为高金相显微镜用户在使用时能够体验其超强性能，可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测。
透反射高清金相显微镜采用了落射和透射两种照明型式，在落射照明下可进行明暗场观察和DIC观察、偏光观察。在透射光下作明场观察。稳定、高品质的光学系统使成像更清晰，衬度更好。符合人机工程学的设计，使您在工作中感到舒适和放松。

一、透反射高清金相显微镜的应用

作为高金相显微镜使用，可用来鉴别和分析各种金属和合金的组织结构，
广泛应用在工厂或实验室进行铸件质量的鉴定、原材料的检验或对材料处理后金相组织的研究分析等工作。
还可应用：半导体检测、电路封装、电路基板、陶瓷部件、精密模具等检验与测量。

二、性和创新性

⑴ 高清相位模块
⑵ 多层镀膜元件
⑶ 高亮度LED照明

三、主要技术指标

名  称

参   数

光学系统

无限远光学系统，镜筒透镜f=200mm

观察镜筒

三目镜筒（带有0.3XCCD适配镜）

目  镜

1.超宽视场平场目镜WF10X/26mm      2. WF10X/22mm，带0.1mm十字分划板

物  镜

超长工作距离平场无限远明/暗场物镜：5X/NA0.20(W.D=14.47mm)、10X/NA0.25(W.D=16.0mm)、20X/NA0.40(W.D=10.5mm)、50X/NA0.55(W.D=5.1mm)

物镜转换器

带DIC插孔的大四孔转换器

载物台

精密测量平台，移动范围50X50，精度3u+L/25

滤色片

滤色片（绿、蓝、中性）

调焦

电动调焦

光源

透射照明： LED灯5W,宽电压AC85V—260V,亮度连续可调

反射照明：科勒照明卤素灯12V50W,宽电压AC85V—260V,亮度连续可调,带孔径光阑和视场光阑

偏光装置

检偏镜可360度旋转。起偏镜、检偏镜均可移出光路

检测工具

标准标尺：0.01mm测微尺

选购件

1、带测量功能的专业金相图像分析软件

2、微分干涉（DIC）装置

3、超长工作距离平场无限远明/暗场物镜：80X/0.75(W.D=4.0mm)、100X/0.80(W.D=3.0mm)

4、300万像素、500万像素、800万像素、1000万像素CMOS

5、数显光栅尺

6、旋转工作台

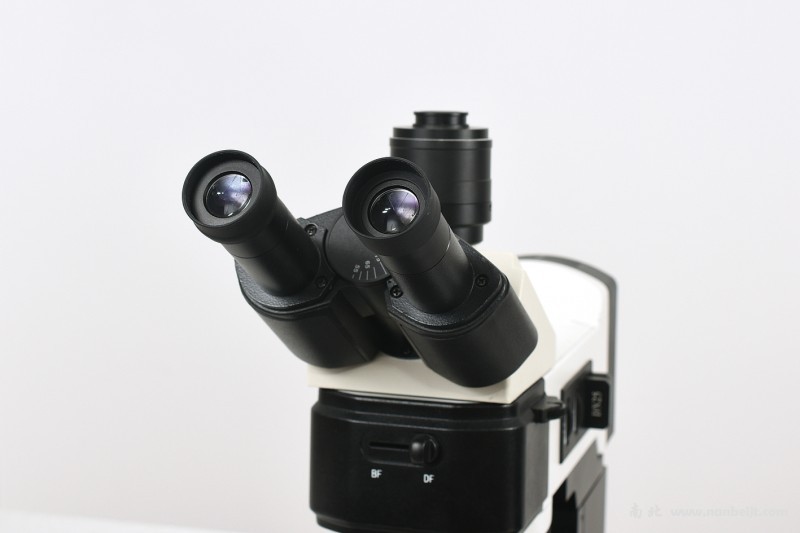

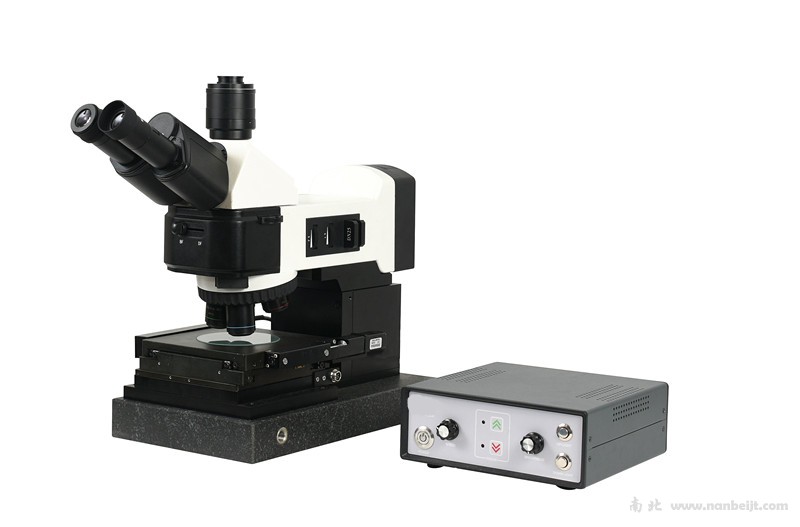

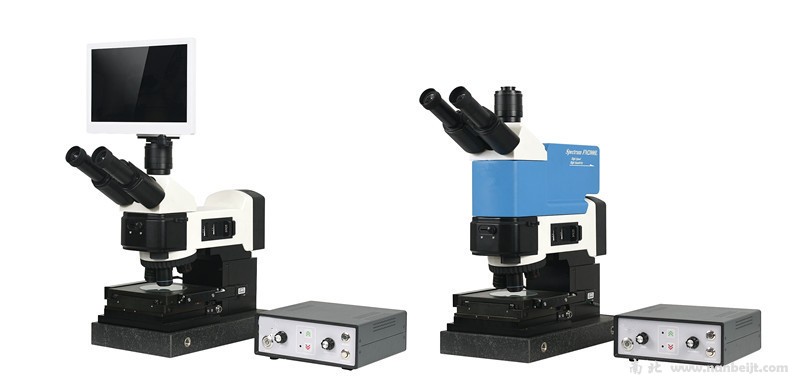

FM-JX200A透反射高清金相显微镜图片：
