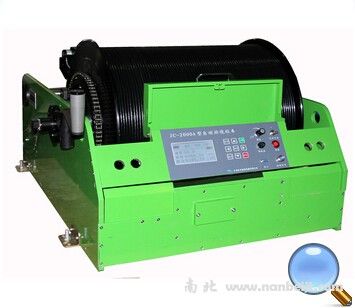

JC-2000A型自动排缆绞车

JC-2000A型自动排缆绞车是根据野外钻孔测井实际工作需要研制的绞车。本绞车采用单片机控制技术、液晶显示屏显示方式、集成智能控制操作软件，为机电一体化设计的自动排缆绞车。本绞车具有自动排缆、提升和下放测井探管的能力；具有自动/手动、恒速控制、点测/连测、深度自动校正、电缆拉力显示和超限报警等各项功能。本绞车的技术指标和使用功能符合地质矿产行业标准DZ/T 0196.8-1997 测井仪通用技术条件 《测井绞车和控制器》规定的要求，适用于地质、冶金、煤田、油田、工程等钻孔各类参数井下探管的测井，特别在井深2000米时更具优越性。

一、主要技术特点
1、具有自动排缆功能，通过机件的精密组合能获得满意的自动排缆效果。
2、采用单片机控制技术，实时信息全面，技术指标，恒速控制达到“DZ/T 0196.8-1997”Ａ标准。
3、电缆的下放和提升具有自动/手动、恒速控制、点测/连测、深度校正等功能。
4、具有突然断电的自动刹车的功能，而且在断电后手摇提升时，采用正向摇动上升、反向自动刹车装置，安全可靠。
5、具有运行过程中拉力超限自动停车保护功能，确保井下探管和本仪器的安全性。

二、主要技术指标和参数
1、速度范围：    0 m/min～30 m/min；
2、深度范围：    0 m～2000 m；
3、控制方式：    集成智能控制面板；
4、恒速范围：    0.5 m/min ～20 m/min，误差±5%；
5、显示范围：    0m～9999.99 m，误差≤±0.4‰；
6、控制方式：    自动、手动、校验；
7、控制方向：    上升、下降；
8、测量方式：    点测、连续；
9、电缆规格：    2000米塑胶电缆；
10、工作温度：   -10 ℃～70 ℃；
11、工作电源：   AC(220±10%)V，50Hz；
12、电机功率：   1500W；
13、净重量：     150kg（不含电缆）；
14、总重量：     240kg（含电缆）；
15、体积：       1100mm×810mm×560mm（长×宽×高）。
