JJG—3型测斜仪校验台

产品型号:JJG—3

负责人:张雅丽

QQ:2845887288

手机:13937153969

在线留言 400-098-6966

产品详情

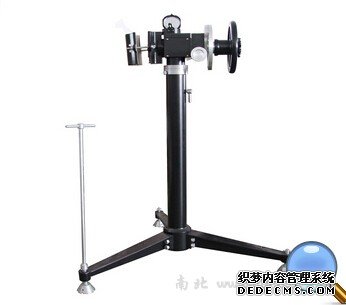

JJG—3型测斜仪校验台

JJG-3型测斜仪校验台是根据地质矿产行业标准DZ 0023《测斜仪校验台通用技术条件》所规定的要求设计制造的，是本公司JJG-2型测斜仪校验台的升产品，顶角的测量精度大大提高，特别适用于顶角高精度测量的需求。

本仪器适用于对各类测斜仪器作地面校验和验收，以测定或检查测斜仪顶角和方位角的测量精度。

一、主要技术特点

1、顶角的测量范围为 0°~90°，测量精度可达1.8′，是目前国内顶角测量精度高的校验台。

2、具有顶角微调装置，可方便地调整顶角的位置。

3、仪器的零件、紧固件、器件、部件等全部采用无磁材料制成。

4、仪器制作精良，检测精度高，完全符合技术指标规定的要求。

5、夹持直径为Φ62㎜～Φ76㎜，使用夹块，可适用于各种直径的测斜仪器的校验。

二、主要技术指标和参数

1、顶角

（1）测量范围： 0°~90°；

（2）测量精度： 1.8′；

（3）角度盘刻度分度： 1°；

（4）刻度误差：不大于1.8′；

（5）游标读数： 1.2′。

2、方位角

（1）测量范围： 0°~360°；

（2）测量精度： 12′；

（3）度盘刻度分度： 1°；

（4）刻度误差：不大于3′；

（5）游标读数： 12′。

3、水准泡灵敏度： 30″∕2ｍｍ。

4、夹持直径：校验台能夹持测斜仪的直径为Φ62～Φ76毫米。

5、不垂直度误差：校验台水平轴、垂直轴与夹具中心的不垂直度误差不超过12＇。

6、外形：直径1公尺、高1.18公尺。
