ANSJ-5便携式扭矩测试仪

1.1 主要用途及适用范围

本仪器是一种质量控制设备，可用于扭矩传感器的校准，以及动力系统的传动扭矩、螺栓等紧固件的拧紧扭矩的测试。具有操作简单，精度高、携带方便等特点，广泛应用于各种电气、轻工、机械制造、科研机构等行业。

1.2 产品特点

1.2.1 精度：±1%。

1.2.2 顺时针及逆时针皆可操作。

1.2.3 峰值保持（Peak Hold）、Z大值（MAX）与追随（Track）模式。

1.2.5 蜂鸣器及LED灯警示。

1.2.6 三种单位：N.m、Kgf.cm、lbf.in。

1.2.7 2000组储存数值。

1.2.8 通讯传输功能。

1.2.9 可预设睡眠时间自动关机。

1.3 扭矩传感器尺寸

1.4品种规格参数

二、产品整体结构

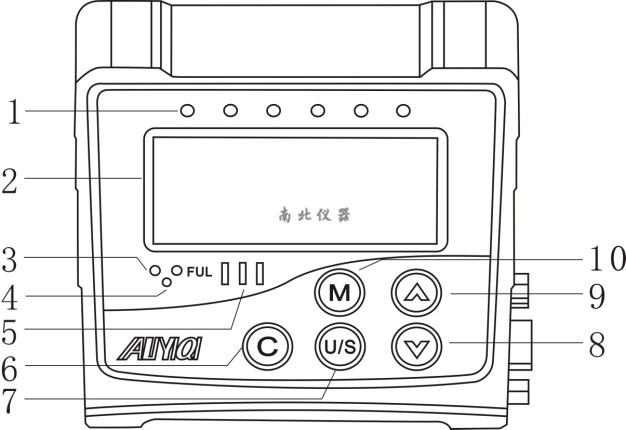

         1.LED警示灯 11.USB插孔

2.LCD显示屏 12.电源插孔

3.充电指示灯 13.传感器讯号输入孔

4.复位按键 14.峰值模式 *2

5.蜂鸣器 15.预设工作项次

6.电源/取消按键 *1 16.扭矩单位

7.单位选择/设定按键 17.扭矩显示值

8.向下按键 18.Z大值

9.向上按键 19.电池电量显示

10. .预设工作选择按键

*1注意:使用时，按“C”键一下，仪器开机；开机后，长按“C”键2至3秒，仪器关机。

*2注意：若屏幕没有出现“PEAK”表示当下为实时模式。

二、使用扭矩测试仪前注意事项

2.1、打开电源和调整扭矩测试仪

a、将传感器及显示器间的讯号线连接好。

b、按“C”键打开测试仪电源。

c、电源打开后，在使用之前，按“C”键重设测试仪。

2.2、传感器连接失败

a、如果传感器讯号线没连接好，扭矩测试仪将会显示左右各两个灯警示,显示屏上出现“NOSEN”字样。

b、请确认测试仪与传感器连接，并且按“C”键恢复正常界面。

2.3在省电模式下唤醒扭矩测试仪

a、测试仪为了省电，静置一段时间（默认20秒）后进入休眠模式，背光关闭，按任意键可唤醒测试仪；静置一段时间（默认2分钟30秒）后自动关机，静置时间可设定。再短按“C”可重新开机。

2.4、重置

a、要做到重置，需用针触碰复位按键，仪器自动关机，如需使用再开机即可。

b、如果测试仪工作不正常，请重置测试仪。

三、菜单功能简介

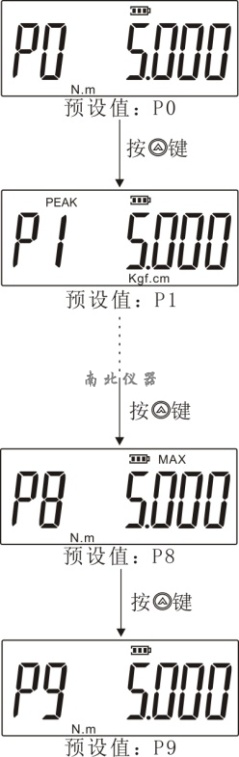

        3.2、预设工作项设置
  本仪器提供P0至P9十组预设工作项，可分别设定操作模式、单位、目标值与合格上下限百分比。



       *note1:目标值若设为满量程（例如满量程为5）时，设置上限百分比时按向上键无反应，目标值数值需在上限值和下限值之间。

3.3、选择预设工作项


         3.4、选择扭矩单位


        3.5、调整目标扭矩

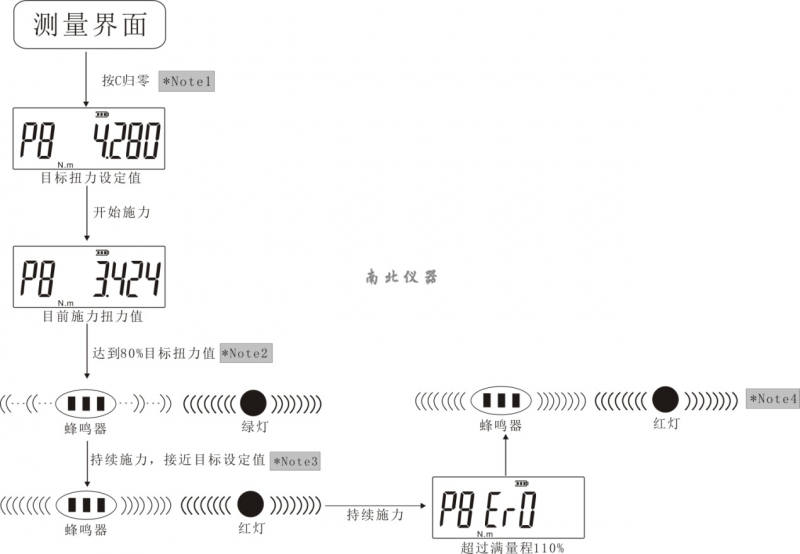

        3.6、实时模式操作步骤


         *Note1:若出现“Er0”画面，表示此扭矩传感器曾经施力超过满量程扭矩值110%，请按“C”。

*Note2:当施力扭矩值达到目标扭矩值80%时，绿色LED警示灯开始显示，蜂鸣器间歇性鸣叫。

*Note3:当施力扭矩值达到目标扭矩值时，红灯亮，蜂鸣器长鸣。

*Note4：当施力扭矩值达到满量程110%时，红灯亮，蜂鸣器长鸣，屏幕出现“Er0”，请停止施力并按“C”归零。

3.7、峰值模式操作

         *Note1:若出现“Er0”画面，表示此扭矩传感器曾经施力超过满量程扭矩值110%，请按“C”。

*Note2:若菜单已设置Auto SAVE时，峰值闪烁8秒后自动储存。

*Note3:若储存容量已满，笔记录值会被删除，新的记录值储存于Z后一笔，以此类推。

*Note4:可搭配合格判定功能使用，检测点合格值合格判定：

超过合格上限百分比：判定不合格，红灯恒亮。

低于合格下限百分比：判定不合格，绿灯恒亮。

在合格上下限百分比内，判定合格，红灯及绿灯恒亮。

*Note5:当施力扭矩值达到目标扭矩值80%时，绿色LED警示灯开始显示，蜂鸣器间歇性鸣叫。

*Note6:当施力扭矩值达到目标扭矩值时，红灯亮，蜂鸣器长鸣。

*Note7：当施力扭矩值达到满量程110%时，红灯亮，蜂鸣器长鸣，屏幕出现“Er0”，请停止施力并按“C”归零。

3.8、Z大值操作步骤

3.8.1、操作步骤同峰值模式。

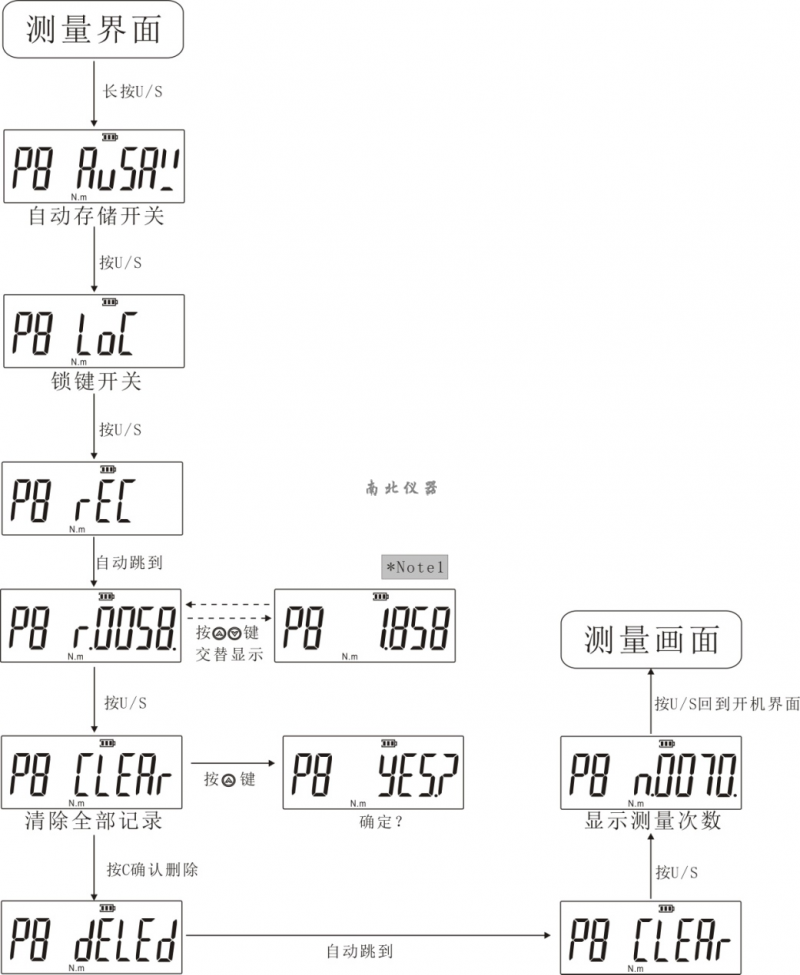

3.9、峰值模式记录查询



        *Note1:若是无记录值，则显示“NONE”。

四、保养及存储

4.1、为了维持良好精度，建议大约每一年需要重新校正一次。

4.2、使用超过满量程值可能会造成本产品损坏或丧失精度（超过满量程扭矩值110%）。

4.3、不要把扭矩测试仪当做敲击工具使用。

4.4、使用前请确定各组件已正确连接。

4.5、请勿重压LCD屏幕。

4.6、请勿使用有机溶剂清洁测试仪，如酒精或是油漆稀释剂。

4.7、请勿使用未经许可的插座或配件。

4.8、请勿试图拆卸或修理此测试仪，否则可能损坏测试仪。

4.9、在不使用测试仪时，此产品应存放在适当的位置。

4.10、不要用潮湿的手触摸电源插头，以避免造成触电之可能。
