ST-11A型导电类型鉴别仪

产品型号:ST-11A

负责人:张雅丽

QQ:827928594

手机:13937153969

在线留言 400-098-6966

产品详情

ST-11A型导电类型鉴别仪

一、结构特征

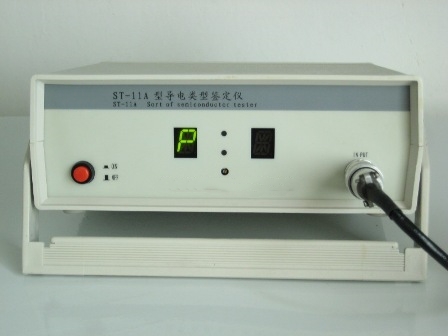

2013430213048535_副本.jpg ST-11A型导电类型鉴定仪

ST-11A鉴定仪 ST11A-F01探头

二、概述

ST-11型PN类别鉴定仪是运用整流法原理鉴定半导体导电类型的仪器，同时兼备测试重掺的功能。

仪器成套组成：本仪器由主机和探头等部件组成。导电类型P或N由数码管显示，是否重掺由发光管和蜂鸣器提示。

优势特征：本仪器关键器件采用zhuan用集成电路，并采用优质贴片工艺，仪器具有鉴定范围宽、灵敏度高、稳定性好、使用方便等特点。探头由四种形式，可根据需要选用。探针采用即插式，方便更换。本仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校等对半导体材料的PN类型鉴定及重掺判别的场合。

三、技术参数

1. PN 鉴定范围：ρ=0.01～10000 Ω-cm

重掺判别界限: ρ=0.01～0.2 Ω-cm 可调 (初始设定为0.1Ω-cm)

2. 可测半导体材料尺寸：

PN 鉴定：可接触面 Smin= 3mm*5mm

重掺判别：可接触面 Smin= 3mm*5mm (三针探头或夹子)

Smin= 3mm*3mm (二针探头或夹子)

Smin= 2mm*2mm (单针探头)

3. 探头参数：

⑴探针间距： 1.8mm

⑵探头类型：三针式、二针式、单针式、夹子式

4 .工作电源：220V±10％, f=50Hz±4％,PW≤5W

5.外形尺寸：W×H×L=28cm×13cm×23cm

净重：≤2kg
