ANC-200数显扭矩表
一、概述
数显扭矩表是一款配套棘轮扳手的扭力监测仪器，用于各种紧固、拆卸控制力度，具有多操作简单、携带轻便、多单位转换、声音指示、顺逆可调等功能特点，广泛适用于汽车、自行车、各种机械维修等行业。
二、功能特点
2.1 误差：双向读值误差顺时针±2%，逆时针±2.5%，可正反转适用，提高工作效率。
2.2 四种扭矩单位自由切换：kgf.cm、N.m、lbf.ft、lbf.in。
2.3 具有声光报警功能和背光功能，方便夜间或者光度不足的地方操作。
2.4 三种工作模式自由切换：实时模式、峰值模式、预置模式。
2.5 电源：2节7# 电池。
2.6 自动关机：产品10分钟不操作自动关机。

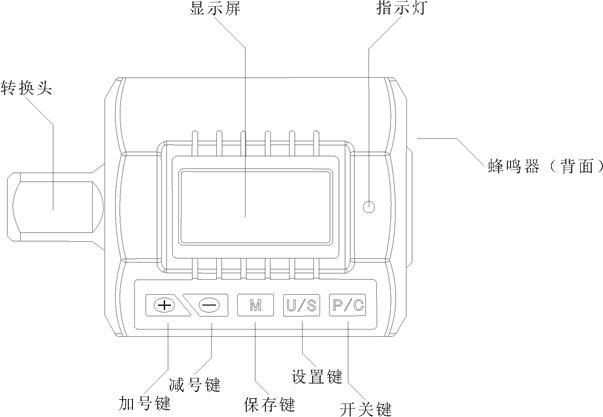

三、产品组件
【扭矩表主体】

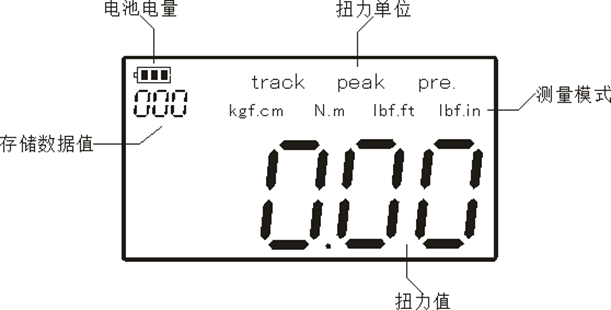

【液晶显示屏】
四、规格参数
型号 | 30 | 135 | 200 |
z小分度值 | 0.01N.m | 0.1N.m | 0.1N.m |
z大操作范围 | 3-30N.m | 13.5-135N.m | 20-200N.m |
连接头 | 1/2 | ||
扭力精度 | 顺时针±2%，逆时针±2.5% | ||
五、操作说明

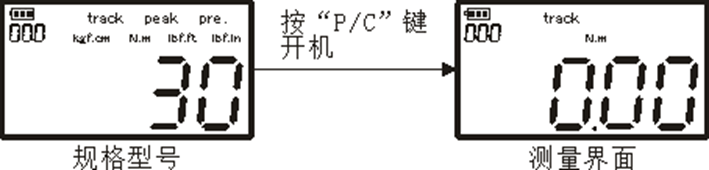

5.1 开机
短按“P/C”键开机，开始后如果电量显示不足，则自动关机，更换电池后方可正常使用。

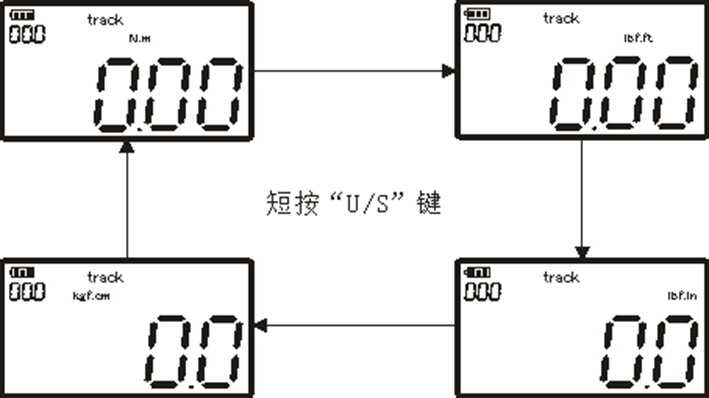

5.2 单位切换
开机状态，请按“U/S”键，切换四种工程单位。

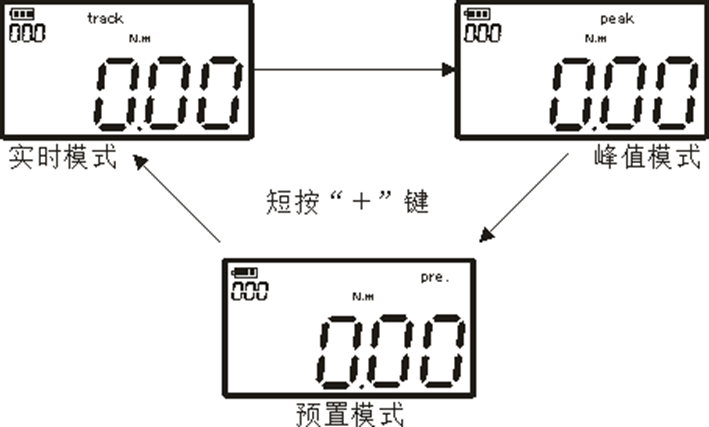

5.3 工作模式切换
“track”实时模式/“peak”峰值模式/“pre”预置模式。
A、实时模式
实时测量模式跟随施加扭力值，当卸载扭力时，扭力值自动归零。液晶屏显示为“track”时，为实时模式，请按“┼”键进行工作模式切换。
B、峰值模式
在峰值测量模式下，当施加扭力时，扳手将锁住z大施加扭力，并将其显示在液晶屏上。当卸载扭力时，峰值扭力将被锁定，当再次加载时LCD液晶屏将不更新已锁定峰值，可通过按“M”键保存数值或通过按“P/C”键清零数值。液晶屏显示“peak”为峰值模式，请按“┼”键进行工作模式切换。
C、预置模式
在预置模式下，长按“━”键进入预置数值设定，然后可以按“┼”键，增加目标值，或者按“━”键，减小目标值。设置完成后，按“U/S”键保存退出。蜂鸣器开启后，达到预设目标扭力值时，蜂鸣器长鸣，红灯长亮。液晶屏显示Pre为预置模式，请按“┼”键进行工作模式切换。
5.4 清零
当显示屏有力值显示时，按“P/C”键可直接将力值清零。
5.5 数据保存
在测量界面短按“M”键，显示“
”时，表示保存成功。显示“”时，表示保存失败。当力值为零时，无法保存，会提示“”。
5.6 数据查看
按“P/C”键开机或在开机测量界面下，长按“M”键，可查看保存的数据，在数据查看界面可以通过，“┼”或“━”键，查看保存记录，当查看完毕，短按“M”键退出。
5.7 数据删除
按“P/C”键开机或在开机测量界面下，长按“M”键，显示保存的数据，按“U/S”键选择删除方式，“ALL”表示全部一次性删除，“ONE”表示逐个单一性删除。选择完毕，z后按“P/C”键删除保存的数据。
5.8 恢复出厂设置

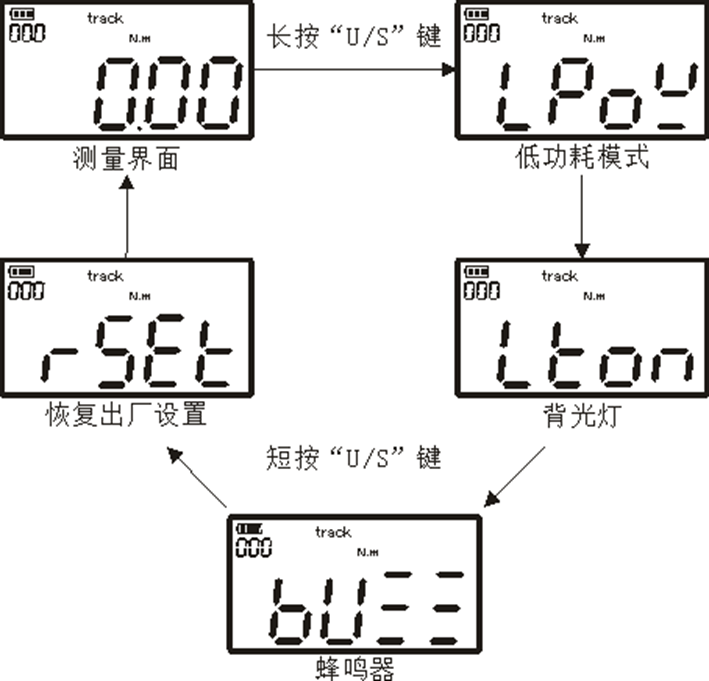

用户通过此功能可使仪器恢复出厂设置，长按“U/S”键，进入系统菜单选择，短按“U/S”键选择“RSET”菜单，然后按“┼”键选择数字1或0。若恢复出厂设置，选择“1”后迅速短按“U/S”键，退出系统菜单，即产品恢复出厂设置。若不恢复，选择“0”后迅速短按“U/S”键，退出系统菜单即可。
5.9 蜂鸣器功能
长按“U/S”键进入系统菜单，然后短按“U/S”键选择到“BUZZ”选项，短按“┼”键选择是否开启蜂鸣器。若开启蜂鸣器，选择“1”后迅速短按“U/S”键，退出系统菜单，即蜂鸣器已开启。若不开启，选择“0” 后迅速短按 “U/S”键，退出系统菜单即可。
5.10 背光功能
长按“U/S”键进入系统菜单，然后短按“U/S”键选择到“LTON”选项，短按“┼”键选择是否开启背光功能。若开启背光功能，选择“1”后迅速短按“U/S”键，退出系统菜单，即背光功能已开启。若不开启，选择“0” 后迅速短按 “U/S”键，退出系统菜单即可。
5.11 低功耗
长按“U/S”键进入系统菜单，然后短按“U/S”键选择到“LPOW”选项，短按“┼”键选择是否开启低功耗功能。若开启低功耗功能，选择“1”后迅速短按“U/S”键，退出系统菜单，即低功耗功能已开启。若不开启，选择“0” 后迅速短按 “U/S”键，退出系统菜单即可。
六、保养与储存
6.1 注意: 为了维持良好精度，建议大约每一年需重新校正一次。
6.2 过扭力可能会造成损坏或精度损失（超z大扭力范围105%）。
6.3 请勿将扭矩表剧烈摇晃或将扭矩表摔落地上。
6.4 请勿将扭矩表放在高温、高湿度或是太阳直射的地方。
6.5 如果不小心将扭矩表弄湿，请立刻用干毛巾擦干。
6.6 请勿重压LCD屏幕。
七、随机附件
1 | 数显扭矩表 | 1只 |
2 | 7#电池 | 2节 |
3 | 说明书 | 1份 |
4 | 合格证 | 1份 |
5 | 保修卡 | 1份 |
6 | 干燥剂 | 1包 |
