OLSX800数显扭矩扳手
致用户： 请仔细阅读此使用说明书后，并正确的按要求使用我公司的产品。若有任何问题，请与我公司售后人员联系。保管好此说明书。
(1) 请勿在使用说明书规定以外的使用场所进行使用。
(2) 请勿私自拆卸安装OLSX数显扭矩扳手。
(3) 请在使用之前，检查OLSX数显扭矩扳手设定的参数是否满足使用要求。
(4) 请勿当普通工具进行敲击，否则将损坏该产品。
(5) 请在说明书规定的扭矩范围内使用该产品，避免损坏产品的精度。
(8) 请定期对产品进行校准，以保证产品的精确度。
(9) 在使用数显扭矩扳手之前，请先确认零位显示“0”，如果不是显示“0”，请将产品水平放置，在产品不受外力的情况下，短按清零键，如果显示“0”，则证明产品可以正常使用，如果无法显示“0”，请联系我们的售后人员进行维修；
(10)请勿过载使用OLSX数显扭矩扳手，避免造成安全事故；
(11)在需要充电的时候，为了快速安全的给OLSX数显扭矩扳手的电池进行充电，请使用我公司提供的充电连接线和充电头进行充电，避免损坏电池或降低电池的耐用性；
一、概述
OLSX数显扭矩扳手是一款 操作简单方便，显示大方清晰，耐用度好的gao档精确的数字型扭矩测量工具，广泛应用于具有较高紧固扭矩的场所和检测工位。
二、产品功能
2.1跟踪模式：使用加力过程中，跟踪显示所加扭矩值，卸载后屏幕显示为0.00。
2.2峰值模式：加力过程中，显示值随着紧固力矩的增大而增大，停止加力，显示值为停止加力前的Z大扭力峰值，使用者可以检查力矩值的大小，并可将此扭矩值存储下来。
2.3预置模式：当达到设定的预置扭矩范围可进行声光报警。
2.4具有五种不同的扭矩单位可供使用选择切换（N.m、ft.in.、ft.lb、kgf.cm、kgf.m），以满足不同的扭矩检测紧固场所使用选择。
2.5具有电池电量自动测量显示的功能：显示屏具有电池电量的自动监测显示功能，当电池使用一段时间后没有足够的使用电压时，会自动报警提示对电池充电；
2.6在峰值模式下可对检测的扭矩峰值进行手动或自动保存；
2.7可根据预置报警的扭矩范围上下限设定，不同灯光显示声光报警，以提醒操作者Z恰当的扭矩紧固和检测；
2.8显示界面全中文显示，更容易操作，理解；
三、产品参数
OLSX数显扳手参数选型表 | ||||||
型号 | 扭矩范围(N.m) | 分度值(N.m) | 精度（%） | 外形尺寸 | 方榫尺寸（mm） | 重量（Kg） |
OLSX500 | 50~500 | 1 | ±2% | 900X65X65 | 3/4" 19.05 | 4.5 |
OLSX800 | 80~800 | 1 | ±2% | 1050X65X65 | 3/4" 19.05 | 4.8 |
OLSX1000 | 100~1000 | 1 | ±2% | 1150X65X65 | 3/4" 19.05 | 5.5 |
OLSX1500 | 150~1500 | 1 | ±2% | 1350X70X70 | 1" 25.4 | 6.8 |
OLSX2000 | 200~2000 | 1 | ±2% | 1650X70X70 | 1" 25.4 | 9.0 |
3.1供电电池：3.7V可充电环保锂电池；
3.2安全使用OLSX数显扭矩扳手的扭矩范围：产品参数表提供的扭矩范围内使用；
四、数显扭矩扳手各部分名称

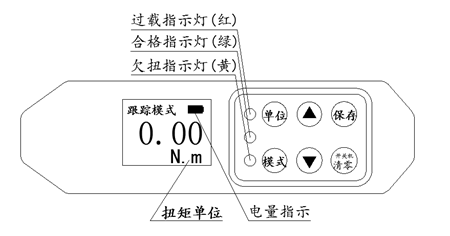

五、数显扭矩扳手显示组件界面如下图：
六、操作步骤：
OLSX数显扭矩扳手操作方法有四种操作模式，分别为跟踪模式操作，峰值模式操作，预置模式，数据查看模式操作；
6.1跟踪模式操作(主要是应用在检测一个时时扭矩的大小工序)
在跟踪模式下，短按模式键进行跟踪模式、峰值模式、预设模式的循环切换；
在跟踪模式下，短按单位键进行五种扭矩单位的循环切换；
在跟踪模式下，短按开关机清零键键进行清零操作，长按该键进行开机和关机操作；
6.2峰值模式操作（主要应用在检测和紧固Z大扭矩值的工序）
在峰值模式下操作，首先对需要紧固的扭矩值在预置模式下进行设置，设置完成后按保存键保存设置的扭矩值；在操作过程中，当达到预设扭矩值的80%，黄灯开始亮，并伴随蜂鸣器报警，当达到预设扭矩值下限，绿灯亮，并伴随蜂鸣器的声音报警；当超过预设扭矩值的上限，红灯开始亮，同时会伴随急促的滴滴报警声提示声响。
在峰值保持模式下，短按模式键进行跟踪模式、峰值保持模式、预设扭矩值模式的循环切换；
在峰值保持模式下，短按三角键进入数据查看模式；
在峰值保持模式下，短按开关机键进行清零操作，长按开关机键进行开机和关机操作；
6.3数据查看模式操作（主要应用于对峰值保持模式下紧固保存的数据进行查看，删除操作）在数据查看模式下，保存的扭矩值数据，如果在预设扭矩值的上下限范围内，保存的扭矩值颜色为绿色，否则为红色。
在峰值模式下，短按三角键可以进入数据查看模式；
在数据查看模式下，短按模式键回到峰值保持模式；
6.4参数设置模式操作
该界面为峰值保持模式下的自动保存数据时间的设定和扭矩预警上下限设置，可以通过三角键进行增加和移位操作，设定完后，按保存键进行保存。
七、更换电池操作
拧开电池电池盖，取出电池盒，拆掉电池进行更换，更换好后复位。一般情况下不需要更换电池。
八、数显扭矩扳手的清单
数显扭力扳手 1把
使用维护操作说明书 1份
充电头 1个
充电线 1个
包装盒 1个
