PN-12型导电类型鉴别仪

       温差法配有温控表,热探笔温度可由温控表设定,温度由60℃~150℃

       可判断硅材料的电阻率范围,温差法:10-4Ω·Cm~105Ω·Cm

       测量范围宽、精度高、稳定性好、结构紧凑、易操作的便携式设计

       体积仅为:125mm(宽)*145mm(高)*245mm(深)

       不锈钢面板,工控指示开关



   PN-12型导电类型鉴别仪采用整流法(也称三探针法)和温差法(也称冷热探笔法来判断单晶(或多晶)硅的导电类型(N型或P型),用N型和P型显示屏直接显示单晶(或多晶)导电类型。

   该仪器特别采用工控指示开关,显示清晰、经久耐用;可随机调零,温差法带有温控表。具有测量范围宽、体积小、重量轻、性能稳定、测试简便、准确可靠等优点。

   本仪器完全符合硅单晶物理测试国家标准及美国A.S.T.M.标准中有关要求。可满足大专院校,科研及生产单位对硅材料棒的纵向、截面及片子的导电类型判断的需要。

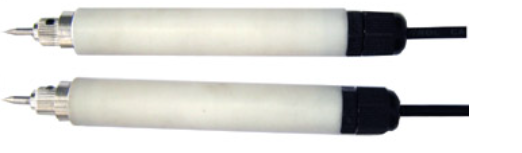

温差法冷热探笔

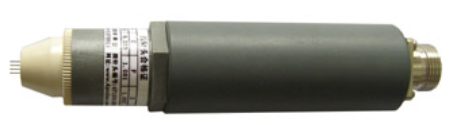

整流法探笔




技 术 指 标 :

可判断硅材料的电阻率范围

 温差法:10-4 Ω·cm~105 Ω·cm;
   整流法:10-2 Ω·cm~104 Ω·cm;

硅单晶直径及长度

 不受限制

显示方式

 用N型和P型显示屏直接显示

探笔

 整流法:采用三根探针,采用碳化钨针;
   温差法:采用冷热两根探笔,探笔材料为钨棒,热笔采用PTC发热体加热;

温控表

 *热探笔温度可由温控表设定,温度由60℃~150℃;
   *红绿双色双排数码分别同时显示热探笔温度测量值和设定值;
   *超温报警;

电源及功耗

 AC 220V±10%,50Hz   <30W

外型尺寸

 125mm(宽)*145mm(高)*245mm(深)
