SZT-F1光伏电池片四探针方阻电阻率测试台

产品型号:SZT-F1

负责人:张雅丽

QQ:827928594

手机:13937153969

在线留言 400-098-6966

产品详情

SZT-F1光伏电池片四探针方阻电阻率测试台

产品介绍

基本功能：SZT-F1型光伏电池片四探针测试台，配套自带四探针探头，连接四探针测试仪器后，可自动/手动方式测试样品方阻/电阻率。是四探针法测试光伏电池片方阻、电阻率的专业配套测量装置（以下简称测试台）。

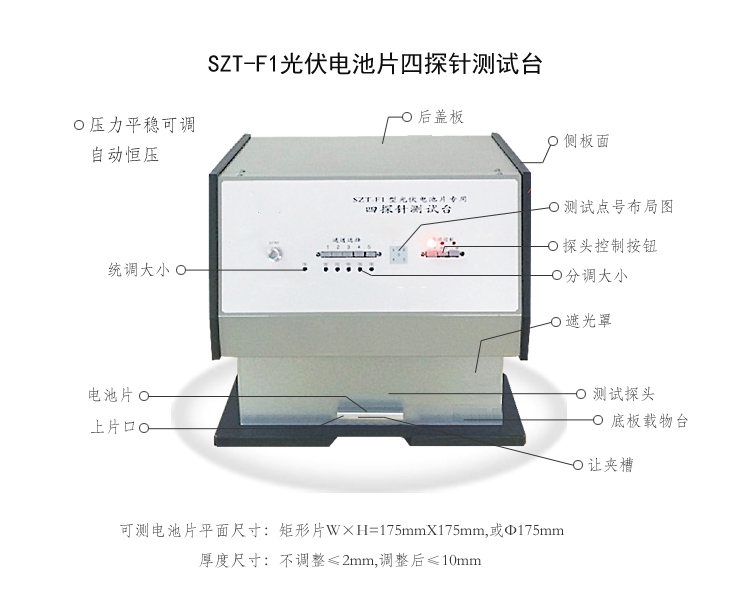

基本组成：本测试台由底盘支架、遮光罩、样品台、探头升降成套机构、步进电机传动系统及电源（电动式）等主要单元组成。如下图1.1


配套与兼容：

测试台按动力方式有手动/电动款型号可选，分别为SZT-FS型本测试台可装配本公司suo有型号的四探针测试仪器；也可兼容国内同行绝大多数四探针电阻率/方阻测试仪器。

2018112937848981_副本.jpg 2018112937858541_副本.jpg

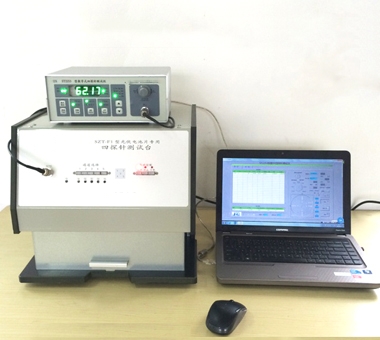

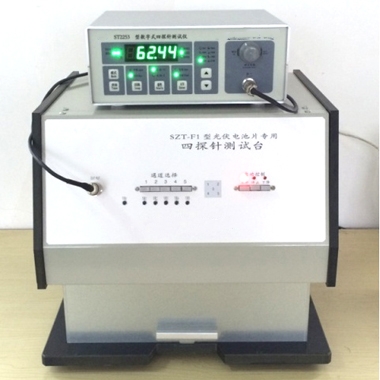

图1.2 联机ST2253带PC操作 ST2253脱机PC操作

优势特征：

本测试台是为满足光伏电池片生产测试要求的zhusn用测试台，智能化程度高、结构紧凑、操着简便，效果良好！具有以下专业特色：

1 遮光测试。

具有专门遮光外罩，防止光线照射引起电池片的光电效应对测试结果的影响！

2五探头同步测试。

五探头同步测试电池片的四角和中心典型取样点。简便快捷，提高效率！

3 快速恒压测试。

测试探头加压机构具有简便快速，压力平稳可调，自动恒压特性，保证测试效果！

4 测试动力电动可选！

5 可适配不同型号四探针方阻/电阻率测试仪，有ST2258A型/ST2253型。

二、技术参数

1. 四探针测试探头：测试压力400～600g

2.可测电池片平面尺寸：矩形片W×H=175mmX175mm,或Φ175mm，

厚度尺寸：不调整≤2mm,调整后≤10mm

3．外形尺寸：W×H×L=30cm×25cm×30cm

净重：≤4.0kg
