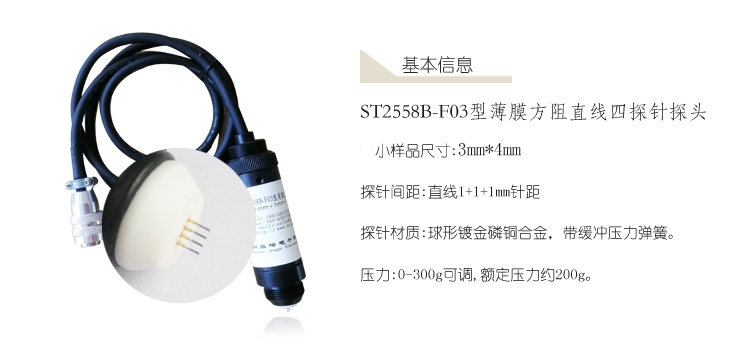

ST2558B-F03型薄膜方阻直线四探针探头
一 、功能与结构特征概述
ST2558B-F03 型薄膜方阻直线四探针探头
基本功能:ST2558B-F03 型薄膜方阻直线四探针探头,直线1+1+1 mm微针距,有球形尖镀金磷铜合金探针,配以四探针仪器和测试台,用以测试柔性材料导电薄膜、金属涂层或薄膜、陶瓷或玻璃等基底上导电膜(ITO膜)或纳米涂层等半导体材料的电阻率/方阻。
基本组成:成套探头有可拆换式探针、探针座、手持式外套、测试台连接单元,仪器连接线缆等部件组成。
配套与兼容:本探头兼容本公司suo有四探针仪器和四探针测试台,如下表主要型号,配以本公司测试台,也可兼容其他大部分厂家四探针仪器。
ST2558B-F03 型薄膜方阻直线四探针探头适用产品部分型号及名称列表
测试台型号名称 | 四探针仪器型号名称 | ||
型号 | 名称 | 型号 | 名称 |
SZT-A | 四探针测试台 | ST2253 | 数字式四探针测试仪 |
ST2258A | 多功能数字式四探针测试仪 | ||
SZT-C | 快速恒压四探针测试台 | ST2263 | 双电测数字式四探针测试仪 |
M-2 | 手持式四探针测试仪 | ||
M-3 | 手持式四探针测试仪 | ||
…… | 其他厂家型号 | ||
RST-4/8 | 数字式四探针测试仪 | ||
SDY-4 | 数字式四探针测试仪 |
二、主要技术参数及说明
1 可测片料块料或棒料等。z小样品尺寸3mm×4mm,z大平面尺寸和厚度,由所配测试台决定,手持探头方式不限。
2 .1探 针 间 距:直线,1+1+1 mm微针距。
2.2探针机械游移率: ±0.5%。
2.3探 针:镀金磷铜合金,Φ0.28mm。
2.4压 力: 0~300g可调,额定压力约200g。
3 探针为可快捷拆换型,方便生产线频繁使用。
4 本公司可为顾客长期代购探针配件,价格优惠,服务周到。
三、使用方式,请参照各配套测试台使用方式。
